ÁREAS DE OPERACIONES Y LIMITACIONES PARA RPAS
MSSS – Áreas de operaciones y limitaciones para RPAS
Coordenada del centro de la pista (130 41´55.81´´ N, 890 07´10.17´´ O), punto de partida para los círculos indicados a continuación (ver figura 1):
- Circulo interno (color rojo) de 1.852 Km (1 MN) de radio
- Circulo intermedio (color amarillo) de 3.052 km (1.65 NM) de radio
- Circulo externo (color verde) o de 6 km (3.23 NM) de radio
- Polígono (color rojo) pista 15 – 33 (Área 1.46 Km2 – perímetro 8.12 km), coordenadas:
|
COORDENADAS MSSS
|
|
Vértice
|
Coordenadas
|
Coordenadas
|
| 1 |
13042´52.13” N |
89o07´31.57” O |
| 2 |
13042´46.29” N |
89o07´43.40” O |
| 3 |
13041´05.43” N |
89o06´37.25” O |
| 4 |
13040´59.71” N |
89o06´49.06” O |
Figura 1

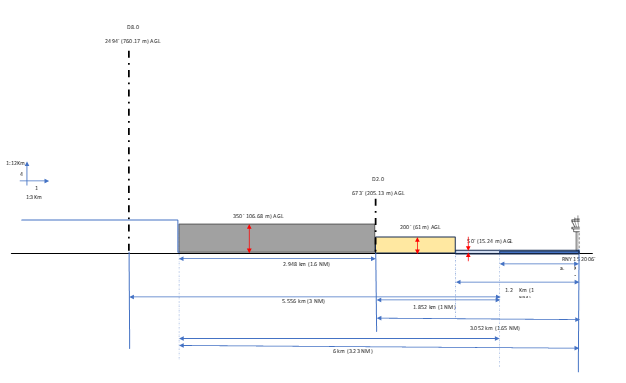

Máxima altitud de operación para RPAS (las altitudes están con referencia a nivel del suelo; tomando ya en cuenta la elevación con respecto al nivel del mar de la pista relacionada, ver figura 2):
- Operaciones no son permitidas en el polígono descrito en numeral 4 anterior
- Altitud máxima de operación de 50 pies / 15.24 metros (AGL) dentro del círculo interno numeral 1) de la descripción,
- Altitud máxima de operación de 200 pies / 61 metros (AGL) entre el circulo interno numeral 1) y el circulo intermedio numeral 2) de la descripción,
- Altitud máxima de operación de 350 pies / 106.68 metros (AGL) entre el circulo intermedio numeral 2) y circulo externo numeral 3) de la descripción.
Figura 2
MSLP– Áreas de operaciones y limitaciones para RPAS
Coordenada del centro de la pista (130 26´27.57´´ N, 890 03´20.45´´ O), punto de partida para los círculos indicados a continuación (ver figura 3):
- Circulo interno (color rojo) de 1.852 Km (1 MN) de radio
- Circulo intermedio (color amarillo) de 3.052 km (1.65 NM) de radio
- Circulo externo (color verde) o de 6 km (3.23 NM) de radio
- Polígono (color rojo) pista 07 – 52 (Área 4.28 Km2 – perímetro 13.6 km), coordenadas:
|
COORDENADAS MSSS
|
|
Vértice
|
Coordenadas
|
Coordenadas
|
| 1 |
13026´08.63” N |
89o05´01.39” O |
| 2 |
13025´47.38” N |
89o04´53.13” O |
| 3 |
13027´16.80” N |
89o01´51.30” O |
| 4 |
13026´55.51” N |
89o01´42.89” O |
Figura 3
Máxima altitud de operación para RPAS (las altitudes están con referencia a nivel del suelo; tomando ya en cuenta la elevación con respecto al nivel del mar de la pista relacionada, ver figura 4):
- Operaciones no son permitidas en el polígono descrito en numeral 4 anterior
- Altitud máxima de operación de 50 pies / 15.24 metros (AGL) dentro del círculo interno numeral 1) de la descripción,
- Altitud máxima de operación de 200 pies / 61 metros (AGL) entre el circulo interno numeral 1) y el circulo intermedio numeral 2) de la descripción,
- Altitud máxima de operación de 350 pies / 106.68 metros (AGL) entre el circulo intermedio numeral 2) y circulo externo numeral 3) de la descripción.
Figura 4
